各種クランプ

KB-100 ブロック吊クランプ

特長

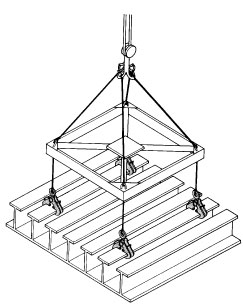

造船所における大型ブロックの搬入、搬出に設計されたもので、吊ヒースを使用せすに、直接丁形ロンヂをつかんで吊上げるクランプです。従来の吊ヒースを溶接して台付用ジャッグルを取付けるという方法を大幅に改善しました。

  1. ブロックへの取付け、取外しが容易で時間を要しません。
  2. すべて特殊合金鋼を使用し製作したもので、強靭かつ軽量です。
  3. 正面から操作するレバー式と左右から操作できるハンドル式の2機種があります。

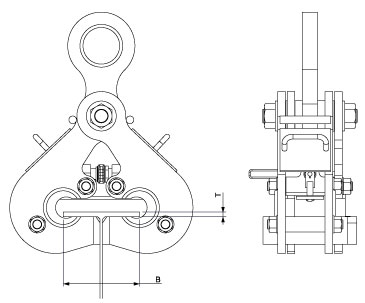

仕様・寸法図

(mm)

基本使用荷重 形式 厚さ(T) 幅(B) 自重(kg)
5TON 150形 25 150 15
12TON 200形 40 200 48
300形 300 54
20TON 250形 40 250 64
300形 300 68
30TON 250形 50 250 89
300形 300 93
40TON 300形 50 300 115
350形 350 160
50TON 300形 50 300 184

※呼び方(例)KB-100型 30TON(250形)
