HP-YF 無傷引張クランプ

特長

鉄骨・橋梁用高張力鋼・圧力容器・ステンレス鋼等くわえ部のかみ込みによる傷あとを残さない無傷引張クランプです。吊上作業にも使用できます。
部材の吊上げ・歪取り・横引き・矯正作業後のグラインダー等による傷あと手直しが不用になりました。

  1. HP-Yの姉妹品ですが、クランプする上下のパットに特殊機構があり、部材に傷をつけません。
  2. チェーンブロック・レバーブロックなどの併用により部材の横吊り・引張・その他作業用途によって多目的に利用できます。
  3. 吊環は無負荷時360°回転しますので取付の際、引張方向に自由に位置決めができるため、吊環部に横曲げ等無理な荷重がかかりません。
  4. 吊上げ作業(吊角度60°)にも使用できます。

注意

吊り上げ作業にも使用できますが、下図方向への吊上げは禁止です。(赤矢印方向は厳禁です。)

仕様・寸法図

(mm)

基本使用
荷重
クランプ
範囲
A
max
B C D E F H I J 自重(kg)
1½TON 0~30 280 122 38 60 40 52 132 40 65 4.3
3TON 0~40 360 140 48 65 40 70 156 60 90 7.4

※呼び方( 例)HP-YF型11/2TON

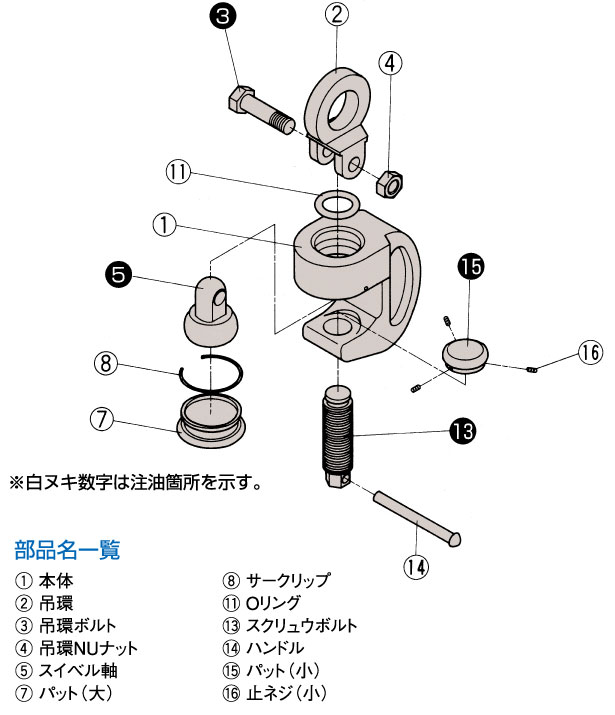

分解図
