各種クランプ

SC-N スクリュークランプ

特長

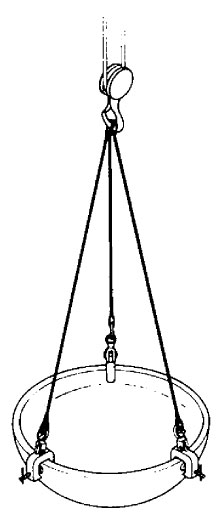

  1. 形鋼・球面板・曲板等の吊上げ・反転作業ができます。
  2. 荷重の増加に比例して力強い締付力が働きます。

仕様・寸法図

(mm)

基本使用
荷重
クランプ
範囲
T H h h1 L W D B 自重(kg)
1/2TON 0~25 30 90 32 52 182 110 30 17 2.0
1TON 0~30 35 110 45 65 223 130 35 17 3.0
2TON 0~40 45 135 50 90 260 160 40 22 6.2
3TON 0~50 55 150 55 100 307 185 50 27 7.5

※呼び方(例)SC-N型 2TON

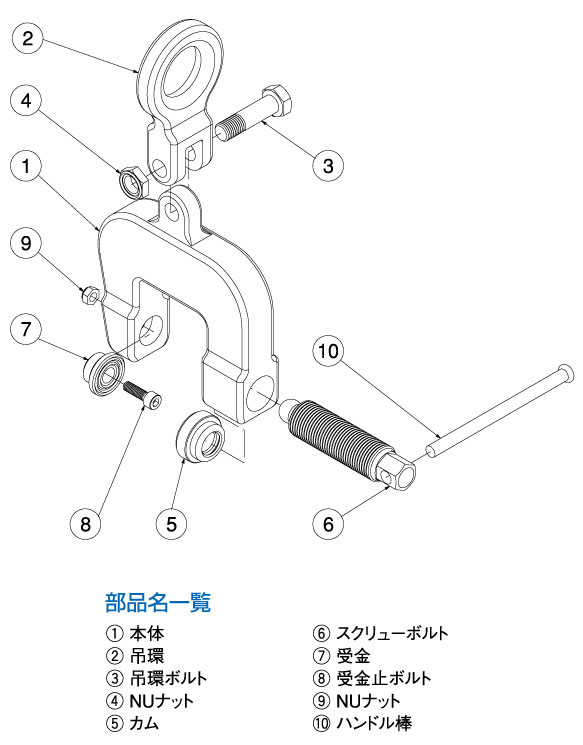

分解図
