竪吊クランプ

FL-VA 無傷竪吊クランプ(手動ロック式)

特長

  1. クランプカは荷重の増加に応じて比例的に増大し吊上物を強く締付けます。
  2. ロックばねを開放した状態で部材にかませ、引手環によるレバー操作でロックすると取付けは完了します。
  3. すべて特殊合金鋼を使用して高度な加工と最適な熱処理が施してありますので高い強靭性をもっています。

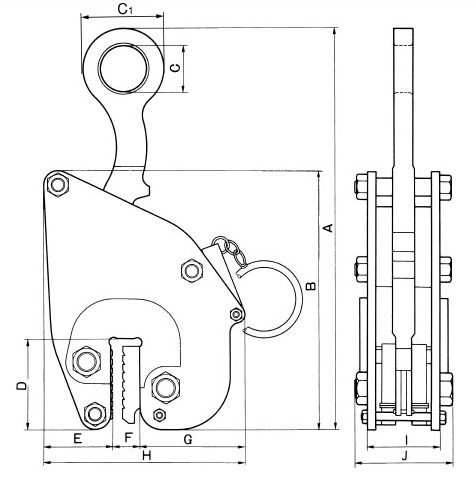

仕様・寸法図

(mm)

基本使用荷重 クランプ範囲 A B C C1 D E F G H I J 自重(kg)
1/2TON 3~13 340 195 40 60 78 53 15 90 159 48 70 5.0
1TON 3~15 385 215 50 80 87 60 17 102 181 60 90 6.5
2TON 6~30 495 350 56 96 119 79 31 126 237 72 130 14.5
3TON 8~32 554 349 56 96 119 88 34 134 256 78 135 20.5

※呼び方(例)FL-VA型 2TON

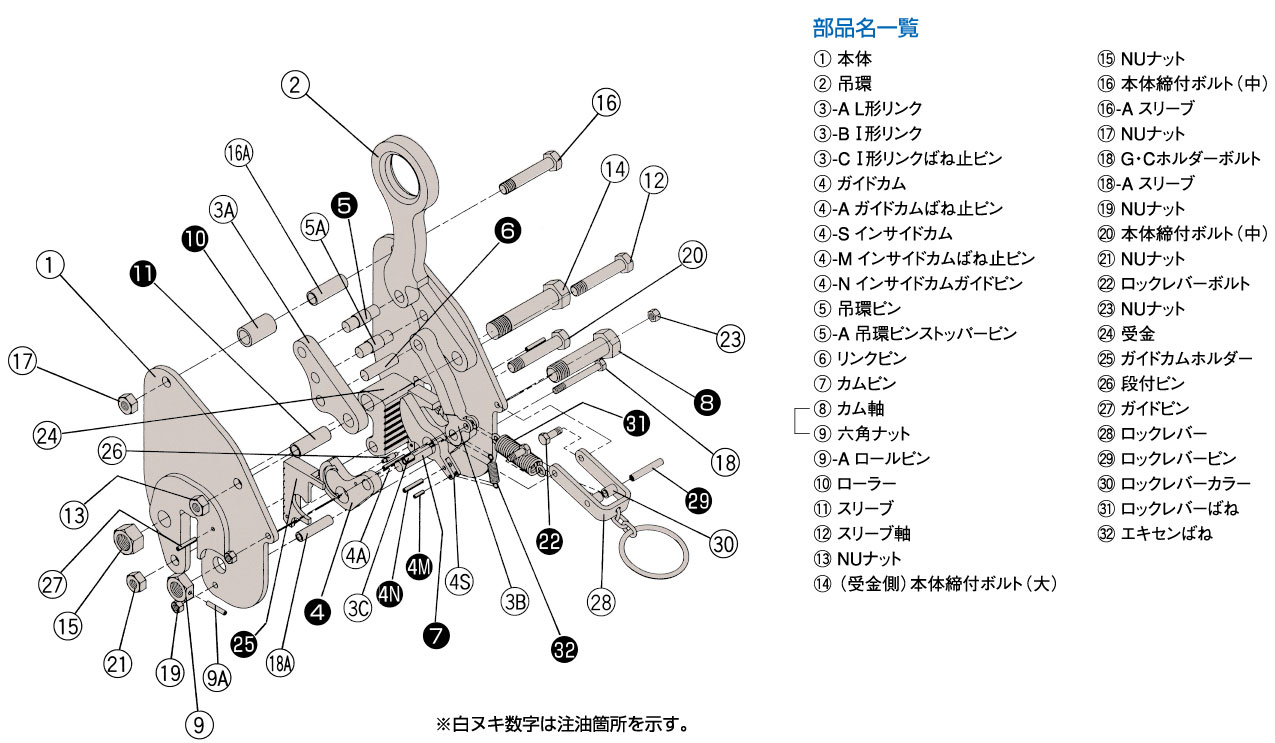

分解図
