竪吊クランプ

V-25 ELC型　竪吊クランプ（手動ロック式）

特長

<strong>V-25 ELC</strong><span>型</span>　<span>竪吊クランプ（手動ロック式）</span>

特殊合金鋼
本体及び及び各部品は、それぞれに適合した特殊合金鋼を使用しています。
強力なカム
吊上荷重の増加に応じて、ますます強い力でかこみこみ構造になっています。
安全ロック式
引手レバー環の操作によってロックすると、引張コイルばねは、常に一定の初荷重がカムに働きかけますから、着地してワイヤーがゆるみ、荷重がゼロになっても、クランプは部材からはずれることがありません。

＜使用例＞

鋼板の竪吊り（2点角度吊り）

H型鋼の竪吊り（2点角度吊り）

仕様・寸法図

V-25 ELC型　竪吊クランプ（手動ロック式）

単位（mm）

基本使用荷重	クランプ範囲	A	B	C	D	E	F	G	H	I	J	K		M	R	自重 (kg)	くわえ深さ最小寸法
基本使用荷重	クランプ範囲	A	B	C	D	E	F	G	H	I	J	K		M	R	自重 (kg)	D1	D2
1TON	0～30	314	181	55	65	35	35	80	150	40	52	13		32	40	4.0	45	77
2TON	0～30	335	207	58	73	41	35	90	166	46	60	14		34	72	5.8	53	87
3TON	0～40	388	241	64	85	53	46	111	210	54.6	70	18		38	72	9.9	60	98

※呼び方　（例）V-25ELC型1TON（0～30）

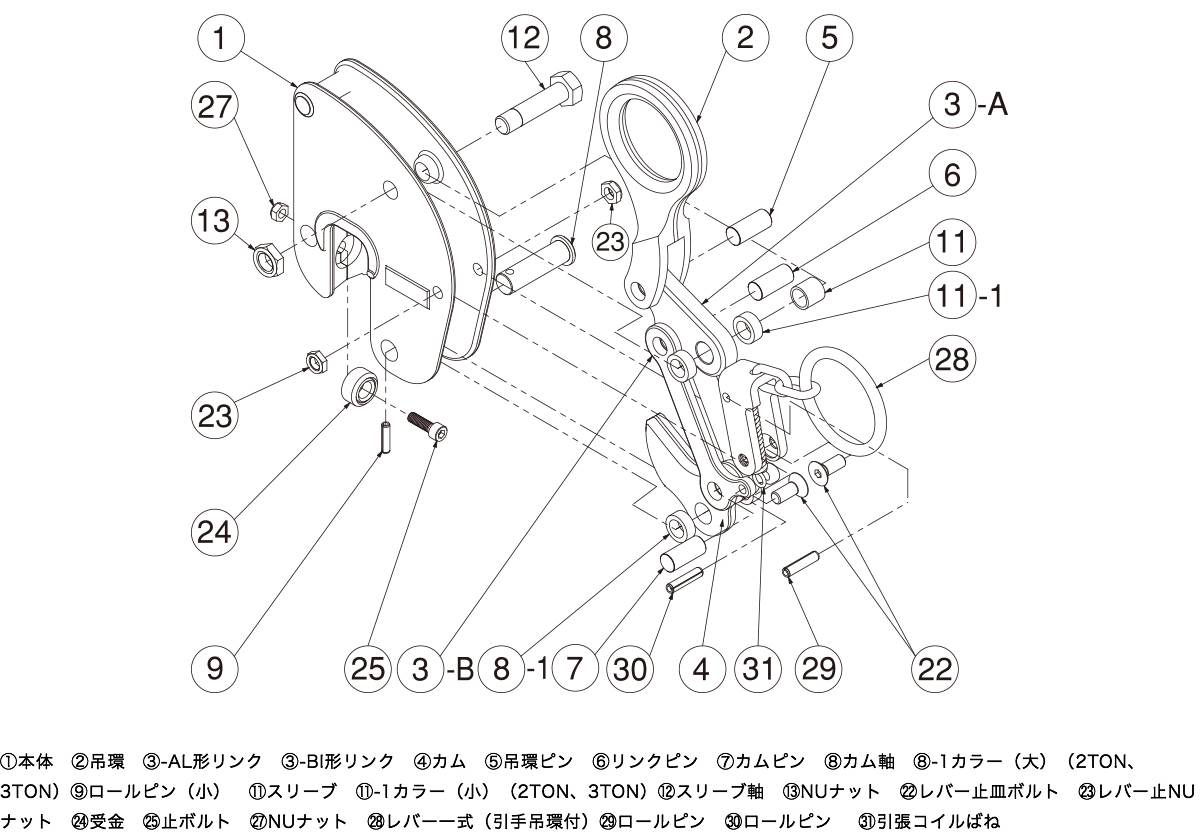

分解図
